Introducción: Pequeños componentes, gran impacto
En el mundo de la maquinaria industrial, las formas en que los humanos interactúan con las máquinas son infinitamente diversas. Desde simples botones hasta complejas pantallas táctiles, cada punto de contacto define la experiencia operativa. Sin embargo, en la era digital, una categoría de componentes "tradicionales" sigue siendo indispensable: perillas y manijas de ajuste manual.
Ya sea ajustar la tensión de una cinta transportadora en una línea de envasado, ajustar la altura de equipos de precisión o abrir la puerta de un armario eléctrico, estos "pequeños componentes" aparentemente discretos son en realidad los puntos de contacto físico más directos y frecuentes entre los operadores y los equipos. La calidad de su diseño influye directamente en la eficiencia operativa, la seguridad e incluso la comodidad del operador a lo largo de la jornada.
Hoy, analizaremos en profundidad tres tipos de componentes de ajuste que parecen similares pero cada uno tiene sus propias ventajas únicas: Perillas de estrella, Pomos de bola, y Mangos de bola. Si bien todos ofrecen funcionalidad de ajuste manual, difieren fundamentalmente en torque, método de operación, requisitos de espacio y ergonomía.
Este artículo ayudará a los fabricantes de máquinas, mayoristas de piezas y personal de mantenimiento de equipos a comprender completamente estos tres componentes y tomar la mejor decisión en aplicaciones del mundo real.
Parte 1: Puntos en común: ¿Por qué los necesitamos?
Antes de profundizar en las diferencias, entendamos primero el valor compartido de estos tres componentes.
Funciones principales
1.Proporcionar un agarre confiable
Ya sea un operador que usa guantes o un técnico que trabaja en un entorno aceitoso, estos componentes deben proporcionar una superficie de agarre segura y antideslizante.
Ya sea un operador que usa guantes o un técnico que trabaja en un entorno aceitoso, estos componentes deben proporcionar una superficie de agarre segura y antideslizante.
2.Habilitar rotación/ajuste preciso
Desde ajustes de precisión a nivel micrométrico hasta posicionamiento rápido a nivel centimétrico, las perillas y manijas permiten a los operadores controlar con precisión los estados de la máquina.
Desde ajustes de precisión a nivel micrométrico hasta posicionamiento rápido a nivel centimétrico, las perillas y manijas permiten a los operadores controlar con precisión los estados de la máquina.
3.Bloqueo y liberación rápidos
Durante cambios, mantenimiento o emergencias, los operadores necesitan poder bloquear o liberar componentes rápidamente sin herramientas.
Durante cambios, mantenimiento o emergencias, los operadores necesitan poder bloquear o liberar componentes rápidamente sin herramientas.
Materiales comunes y sus características
Material | Características | Aplicaciones típicas |
Plástico (nailon, ABS) | Aislamiento eléctrico, ligero, de bajo costo, resistente a químicos. | Armarios eléctricos, paneles de control, equipos industriales en general (La opción principal para maquinaria de embalaje). |
Baquelita (resina fenólica) | Resistente al calor, alta rigidez, estabilidad dimensional, estética industrial clásica. | Entornos de alta temperatura, equipos premium, aplicaciones que requieren sensación de solidez. |
Aleación de aluminio | Ligero, de alta resistencia, atractivo, resistente a la corrosión (anodizado). | Equipos premium, paneles de control visibles, aplicaciones que requieren estética (Rara vez se utiliza en la industria del embalaje.). |
Acero inoxidable | Máxima resistencia, resistente a la corrosión, apto para alimentos, lavable. | Zonas de contacto con alimentos, ambientes extremos (aplicaciones de embalaje especializadas). |
Recubierto de caucho | Antideslizante, cómodo, absorbe los golpes. | Aplicaciones que requieren un agarre prolongado o un funcionamiento de alta frecuencia. |
Selección de materiales en maquinaria de embalaje: En equipos de envasado, El plástico (nailon) y la baquelita representan más del 90% de la cuota de mercado Porque logran el equilibrio óptimo entre costo, seguridad (aislamiento eléctrico), durabilidad y practicidad. Si bien el aluminio y el acero inoxidable ofrecen un rendimiento excelente, rara vez se utilizan para componentes de ajuste en la industria del embalaje debido a su alto costo, conductividad eléctrica y peso.
Métodos de instalación
La mayoría de las perillas y manijas cuentan con diseños de orificios roscados estándar, con especificaciones comunes que incluyen:
- Métrico: M6, M8, M10, M12
- Imperial: 1/4″-20, 5/16″-18
Se pueden atornillar directamente en los orificios roscados del equipo (perillas con rosca hembra) o fijar mediante pernos integrados (perillas con rosca macho). Algunos productos premium también ofrecen opciones de montaje con clip rápido o magnético.
Parte 2: Análisis detallado y comparación
Ahora, utilicemos una tabla de comparación detallada para aclarar las diferencias entre estos tres componentes de una vez por todas.
Característica | Perillas de estrella | Pomos de bola | Mangos de bola |
Apariencia y diseño | Diseño radial en forma de estrella y con múltiples lóbulos, perfil más grande, típicamente con 5-6 “lóbulos en estrella”. | Forma esférica completa, superficie más compacta, lisa o texturizada. | Cabeza esférica + mango en forma de varilla, como una combinación de bola y varilla, longitud de varilla variable. |
Ventaja principal | Proporciona par máximoLos dedos pueden llegar hasta lo profundo de los lóbulos de las estrellas para hacer palanca, ideal para situaciones que requieren un ajuste fuerte. | Ahorro de espacio, apariencia elegante y moderna, operación flexible (se puede agarrar desde cualquier ángulo), ideal para ajustes finos frecuentes. | Proporciona apalancamiento máximo La distancia de control permite tanto la rotación como las acciones de tracción/empuje. La distancia desde el punto de montaje ahorra esfuerzo. |
Operaciones típicas | Rotación de alta fuerza, bloqueo (por ejemplo, bloqueo de accesorios, ajuste de equipos grandes). | Rotación fina, ajuste frecuente. (por ejemplo, ajuste de altura, posicionamiento rápido). | Rotación, tracción, palanca, que sirven como manijas de puertas (por ejemplo, puertas de máquinas herramientas, cubiertas de equipos de inspección). |
Sensación y ergonomía | Agarre firme, amplia superficie de contacto y antideslizante. Ideal para aplicaciones que requieren mucha fuerza. | Sensación suave, adecuada para operar con la punta de los dedos, pero el uso sostenido de fuerza alta puede resultar agotador. | El agarre más cómodo (especialmente con varilla), adecuado para operar con guantes, puede realizar acciones complejas. |
Requisitos de espacio | Gran necesidad de espacio radial, necesita un importante espacio libre para operar. | Volumen total pequeño, pero requiere cierto espacio libre para operar (espacio para agarrar los dedos). | Requiere ciertas espacio de radio de giro (determinado por la longitud de la varilla). |
Capacidad de par | ⭐⭐⭐⭐⭐ Más alto | ⭐⭐⭐ Medio | ⭐⭐⭐⭐⭐ Más alto (a través del apalancamiento) |
Velocidad de operación | ⭐⭐⭐ Medio | ⭐⭐⭐⭐⭐ El más rápido | ⭐⭐⭐ Medio |
Estética | ⭐⭐⭐ Fuerte sensación industrial | ⭐⭐⭐⭐⭐ Moderno, limpio | ⭐⭐⭐⭐ Profesional, funcional |
Parte 3: ¿Cómo elegir? — Guía basada en escenarios
Elegir el pomo o tirador adecuado depende de su aplicación específica. Aquí tiene una guía práctica para tomar decisiones:
Elegir Perilla de estrella Cuando:
✅ Se necesita un par extremadamente alto – Por ejemplo, bloquear carriles guía de transportadores, asegurar accesorios pesados y ajustar mecanismos que requieren un ajuste fuerte.
✅ El equipo vibra mucho y el aflojamiento es un problema – El diseño de estrella proporciona un área de contacto más grande y es menos probable que se afloje por la vibración.
✅ Se necesita una indicación visual de “se requiere operación de alta fuerza” – La aparición de la estrella en sí misma es una señal visual que indica a los operadores que esto requiere fuerza.
✅ La frecuencia de operación es baja – Si no se necesitan ajustes frecuentes, el gran tamaño de las perillas de estrella no será un problema.
✅ El equipo vibra mucho y el aflojamiento es un problema – El diseño de estrella proporciona un área de contacto más grande y es menos probable que se afloje por la vibración.
✅ Se necesita una indicación visual de “se requiere operación de alta fuerza” – La aparición de la estrella en sí misma es una señal visual que indica a los operadores que esto requiere fuerza.
✅ La frecuencia de operación es baja – Si no se necesitan ajustes frecuentes, el gran tamaño de las perillas de estrella no será un problema.
Aplicaciones típicas de maquinaria de embalaje:
- Fijación de paneles de protección en máquinas VFFS
- Bloqueo de paneles laterales del transportador y rieles guía
- Ajuste de los mecanismos de presión de las mordazas de sellado
Elegir Pomo de bola Cuando:
✅ El espacio es limitado – El diseño esférico es el más compacto y adecuado para espacios de instalación reducidos.
✅ Se desea una estética elegante y estilizada. – La apariencia esférica es moderna y limpia, adecuada para paneles de control visibles.
✅ Se realizan ajustes finos y frecuentes. – Por ejemplo, ajuste rápido de la altura del sensor, ajuste fino de la posición del riel guía, operaciones de cambio frecuentes.
✅ Se requiere agarre desde cualquier ángulo. – El diseño esférico no tiene “ángulos muertos”, se puede agarrar fácilmente desde cualquier dirección.
✅ Se desea una estética elegante y estilizada. – La apariencia esférica es moderna y limpia, adecuada para paneles de control visibles.
✅ Se realizan ajustes finos y frecuentes. – Por ejemplo, ajuste rápido de la altura del sensor, ajuste fino de la posición del riel guía, operaciones de cambio frecuentes.
✅ Se requiere agarre desde cualquier ángulo. – El diseño esférico no tiene “ángulos muertos”, se puede agarrar fácilmente desde cualquier dirección.
Aplicaciones típicas de maquinaria de embalaje:
- Ajuste de altura anterior en máquinas VFFS
- Tornillos de posicionamiento rápido en transportadores
- Ajuste del soporte del sensor fotoeléctrico
- Perillas de ajuste de parámetros en los paneles de control
Elegir Mango de bola Cuando:
✅ Se necesitan acciones tanto de rotación como de tracción/empuje/elevación. – Por ejemplo, manijas de puertas que requieren tanto rotación para bloquear como tracción para abrir.
✅ Los operadores pueden usar guantes – El diseño de la varilla proporciona un área de agarre más grande, fácil de operar incluso con guantes gruesos.
✅ Sirve como manija de apertura de puerta/cubierta – Las manijas de bola son ideales para puertas de máquinas herramientas, puertas de gabinetes eléctricos y tapas de inspección.
✅ Es necesaria la aplicación de fuerza de apalancamiento – Por ejemplo, tensar cintas transportadoras, bloquear piezas giratorias, sujetar piezas de trabajo.
✅ Los operadores pueden usar guantes – El diseño de la varilla proporciona un área de agarre más grande, fácil de operar incluso con guantes gruesos.
✅ Sirve como manija de apertura de puerta/cubierta – Las manijas de bola son ideales para puertas de máquinas herramientas, puertas de gabinetes eléctricos y tapas de inspección.
✅ Es necesaria la aplicación de fuerza de apalancamiento – Por ejemplo, tensar cintas transportadoras, bloquear piezas giratorias, sujetar piezas de trabajo.
Aplicaciones típicas de maquinaria de embalaje:
- Manijas de las puertas de inspección Máquinas VFFS
- Palancas de ajuste de tensión en transportadores
- Manijas de apertura para puertas de armarios eléctricos
- Manijas de la tapa de inspección en pesadoras multicabezal
- Manijas de puertas de vallas de seguridad en paletizadores
Parte 4: Consideraciones avanzadas y tendencias emergentes
Evolución material: más allá de lo básico
La industria moderna exige pomos y tiradores cada vez más sofisticados, y los materiales siguen evolucionando:
- Materiales antiestáticos: En la fabricación de productos electrónicos y en entornos inflamables/explosivos, las perillas de plástico antiestáticas son obligatorias.
- Identificación codificada por colores: Los botones de diferentes colores distinguen zonas funcionales o prioridades de operación (por ejemplo, rojo = emergencia, verde = rutina, amarillo = advertencia).
- Brilla en la oscuridad: En entornos con poca luz o para equipos que funcionan durante la noche, las perillas luminosas mejoran la visibilidad y la seguridad.
- Manijas plegables/retráctiles: En espacios extremadamente reducidos o donde deben evitarse riesgos de enganches, los mangos de bola plegables son ideales.
Consejos de instalación: Los detalles marcan la diferencia
- Utilice arandelas: En entornos vibratorios, las arandelas elásticas o de seguridad evitan eficazmente que la perilla se afloje.
- Prevenir el aflojamiento: Para ubicaciones críticas, utilice compuestos fijadores de roscas (como Loctite) o fijadores de tuercas dobles.
- Adaptarse a diferentes especificaciones de eje: Si las especificaciones de rosca del equipo no son estándar, utilice adaptadores de rosca o perillas personalizadas.
Tendencias de la industria: personalización e inteligencia
- Personalización personalizada: Cada vez más fabricantes de máquinas imprimen sus logotipos o colores de marca en las perillas para mejorar el reconocimiento de la marca.
- Combinaciones ergonómicas de caucho suave: Los diseños combinados de núcleo de plástico duro o metal + capa exterior de goma suave garantizan tanto resistencia como comodidad.
- Aplicaciones de diseño en electrónica de consumo y hogares inteligentes: A pesar de la proliferación de las pantallas táctiles, los equipos de audio de primera calidad, las máquinas de café y los dispositivos domésticos inteligentes aún prefieren las exquisitas perillas de metal porque brindan una respuesta táctil irremplazable y una sensación ritual.
Parte 5: Recomendaciones de inventario para mayoristas de repuestos
Si usted es un mayorista de repuestos que busca crear un inventario de perillas y manijas de rápida rotación y alta rentabilidad, aquí le presentamos recomendaciones prácticas:
La regla 80/20: Concéntrese en los más vendidos
- La gran mayoría de la demanda será cubierta por:
- Perillas de estrella de plástico (nailon) con rosca hembra: Especificaciones M6, M8, M10
- Perillas esféricas de plástico (nailon) con rosca hembra: Especificaciones M6, M8, M10
- Manijas de bola ajustables (con trinquete): Especificaciones M8, M10
Enfoque material
- Inventario primario (90%+): Componentes de plástico (nailon) y baquelita.
- Inventario secundario (raro): Pequeñas cantidades de aluminio o acero inoxidable para demandas específicas, pero no acumule exceso.
Ofrecer opciones “buenas, mejores, óptimas”
- Bien: Plástico/nailon estándar (satisface la mayoría de las necesidades, precio competitivo).
- Mejor: Baquelita (para clientes que necesitan altas temperaturas o una sensación de primera calidad).
- Mejor: Aluminio o acero inoxidable (para aplicaciones higiénicas o estéticas específicas, pero de baja demanda).
Conclusión: Pequeños componentes, gran sabiduría

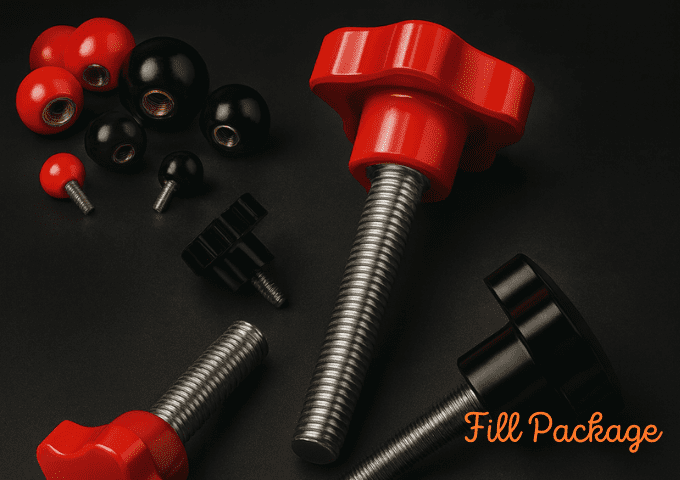

Perillas de estrella, perillas de bola y manijas de bolaEstos tres componentes, aparentemente sencillos, en realidad representan una rica experiencia de ingeniería y consideraciones ergonómicas. Al comprender sus respectivas funciones...Perillas de estrella para torque, perillas de bola para velocidad, manijas de bola para fuerza—y reconociendo que El plástico y la baquelita son los materiales estándar de la industria para maquinaria de envasado.Los fabricantes de máquinas pueden construir máquinas mejores y más rentables, y los mayoristas pueden almacenar inventarios más inteligentes y rentables.
Recordar: Elegir la perilla correcta no es solo elegir un componente: es elegir la experiencia de trabajo diaria del operador.
¿Busca componentes de ajuste de plástico y baquelita de alta calidad para su maquinaria de envasado? Contáctenos para explorar nuestra amplia gama de perillas de estrella, perillas esféricas y manijas esféricas en varios tamaños y seleccionar la interfaz de interacción más adecuada para su equipo.
