Introducción: El pequeño componente detrás de un movimiento suave y confiable
En el complejo mundo de la automatización industrial, desde extensos sistemas de transporte hasta líneas de envasado de alta velocidad, el éxito a menudo depende de la ejecución impecable del movimiento lineal. Mientras que los motores proporcionan la potencia y los sensores la inteligencia, los humildes... rodillo guía de presión (también conocido como un rodillo guía / rodillos guía para puertas corredizas) garantiza que todo funcione a la perfección. Para los fabricantes de maquinaria, estos pequeños componentes son fundamentales para la fiabilidad y el rendimiento de una máquina. Para los mayoristas de piezas, son un artículo esencial de gran volumen que puede forjar una reputación de calidad.
Un rodillo guía desgastado o mal elegido no solo genera ruido o bamboleo, sino que también puede provocar deslizamientos de la banda, daños en las orugas, desalineación del producto y atascos catastróficos del sistema, lo que resulta en costosos tiempos de inactividad. Esta guía va más allá de las especificaciones básicas para ofrecer una visión detallada de estos componentes críticos, centrándose en sus funciones principales y proporcionando la información necesaria para seleccionarlos, instalarlos y mantenerlos para maximizar su vida útil y rendimiento.
Parte 1: Los cuatro pilares de la estabilidad del transportador: Funciones principales de un rodillo de presión

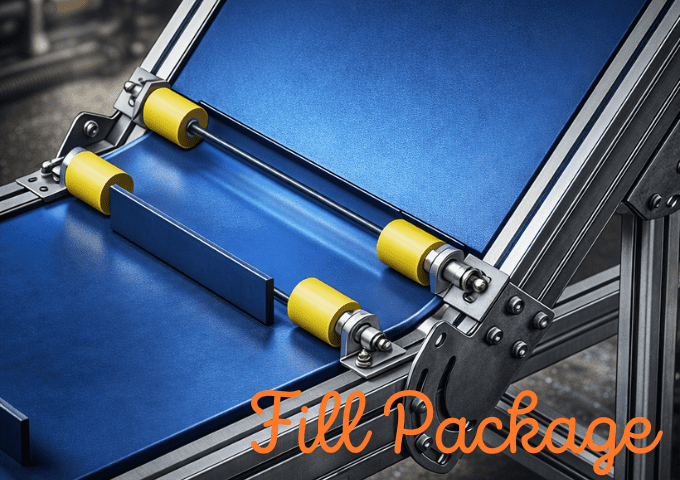

Cuando se utiliza como rueda de presión en un sistema transportador, el rodillo guía realiza varias funciones críticas que garantizan que todo el sistema funcione de manera suave y eficiente.
1. Control de tensión y transporte estable
Al aplicar una presión adecuada y constante contra una banda transportadora o cadena, estos rodillos mantienen la tensión operativa ideal. Esto es crucial para evitar problemas comunes como el deslizamiento de la banda, problemas de alineación (desplazamiento de la banda) o holgura, que pueden interrumpir el flujo de materiales y causar paradas de producción. El resultado es un sistema de transporte estable, predecible y fiable.
2. Apoyo y orientación esenciales
En transportadores de gran longitud o de carga pesada, los rodillos guía proporcionan un soporte uniforme a la banda o cadena. Actúan como soportes de carga distribuidos, evitando que la banda se deforme bajo el peso. Esto no solo garantiza una superficie lisa para el transporte del producto, sino que también prolonga significativamente la vida útil de la banda transportadora al reducir la tensión y el desgaste.
3. Habilitación del accionamiento síncrono y posicionamiento
En sistemas que requieren una colocación precisa del producto o movimientos sincronizados, los rodillos guía son indispensables. Al combinarse con una correa de distribución o una cadena de rodillos, garantizan un enganche perfecto del medio transportador con las ruedas dentadas o poleas de accionamiento. Esto garantiza un posicionamiento y una sincronización precisos, fundamentales en robótica, envasado automatizado y líneas de montaje.
4. Adaptación a diseños de sistemas complejos
Las instalaciones modernas suelen requerir transportadores complejos. Gracias a la colocación flexible de rodillos guía, los ingenieros pueden diseñar sistemas que circulen por curvas, pendientes, descensos y otros diseños multidireccionales. Estos rodillos guían la banda o cadena con precisión a través de estas transiciones, lo que permite un flujo de material sofisticado que se adapta al espacio disponible.
Parte 2: Desmontaje del rodillo guía
A primera vista, un rodillo guía parece simple. Sin embargo, su diseño es un cuidadoso equilibrio de materiales, pensados para su exigente función. Consta de tres elementos principales:
- El cuerpo del rodillo: Generalmente está hecho de un polímero de alta resistencia como nailon (poliamida)Este es el componente que hace contacto directo con la banda transportadora o la guía. Su función principal es rodar suavemente mientras soporta una carga y aplica presión.
- El núcleo del cojinete: Incrustado dentro del cuerpo de nailon hay un rodamiento de bolas de precisión (comúnmente de la serie 6000). Este es el núcleo del rodillo, que permite una rotación libre y suave bajo presión constante y reduce la fricción rotacional a casi cero.
- El sistema de montaje: Un perno roscado, generalmente en tamaños estándar como M10 o M12, permite una instalación sencilla, segura y ajustable en un bastidor o soporte de máquina.
Parte 3: Comparación de materiales: ¿Por qué el nailon destaca en aplicaciones de transportadores?
Una de las decisiones más importantes es elegir entre un rodillo de nailon y uno metálico tradicional. Para los sistemas transportadores, el nailon ofrece numerosas ventajas que lo convierten en la mejor opción para una amplia gama de aplicaciones.
Característica | Rodillo guía de nailon | Rodillo guía de acero |
Desgaste de la oruga/correa | Excelente. El material de nailon más suave protege tanto la guía de metal como la cinta transportadora contra la abrasión y el desgaste, lo que prolonga la vida útil de todo el sistema. | Pobre. El contacto de metal con metal o de metal con correa provoca una alta fricción y un desgaste rápido, lo que lleva a costosas reparaciones y al reemplazo de la correa. |
Nivel de ruido | Muy bajo. El nailon tiene propiedades de amortiguación naturales, lo que da como resultado un funcionamiento silencioso y suave, ideal para entornos interiores automatizados. | Alto. Los rodillos metálicos generan un ruido significativo, especialmente a altas velocidades, lo que contribuye a la contaminación acústica en el lugar de trabajo. |
Resistencia a la corrosión | Bien. El nailon es inherentemente resistente al óxido y puede funcionar en entornos húmedos o de lavado sin degradarse. | Pobre (a menos que sea inoxidable). El acero estándar se oxida rápidamente cuando se expone a la humedad, lo que requiere alternativas costosas de acero inoxidable. |
Peso | Ligero. Reduce la masa total del sistema, requiriendo menos energía para impulsar el transportador. | Pesado. Añade peso significativo, aumentando la inercia y el consumo de energía. |
Para la mayoría de las aplicaciones de transportadores, rodillos guía para puertas correderas Ofrecen un equilibrio superior entre rendimiento, conservación del sistema y rentabilidad.
Parte 4: Lista de verificación para la selección del ingeniero
Elegir el rodillo guía adecuado garantiza la longevidad y previene fallos prematuros. Estos son los factores clave a considerar:
1. Calcular la carga y la presión requerida
Primero, determine la carga que debe soportar el rodillo y la presión que debe aplicar a la banda. Aplique siempre un factor de seguridad para tener en cuenta las fuerzas dinámicas.
- Sistemas estáticos o de baja velocidad: Utilice un factor de seguridad de al menos 1,5x la carga calculada.
- Sistemas dinámicos o de alta velocidad: Utilice un factor de seguridad de 2,0x a 3,0x Para tener en cuenta los golpes y las vibraciones.
2. Seleccione el tamaño correcto
- Diámetro: Un rodillo de mayor diámetro distribuye la presión sobre un área más amplia y gira menos veces en la misma distancia, lo que prolonga la vida útil del rodamiento. Cargas más pesadas y correas más anchas requieren diámetros mayores (p. ej., 50 mm o 60 mm).
- Ancho/Alto: El ancho del rodillo debe coincidir con el ancho de la pista guía o de la correa para garantizar una presión y una guía uniformes.
3. Considere el medio ambiente
- Temperatura: El nailon y los rodamientos estándar son adecuados para la mayoría de los entornos industriales. Para aplicaciones de alta temperatura, consulte con el fabricante para obtener información sobre materiales especiales.
- Productos químicos y humedad: Si bien el nailon es resistente a muchos productos químicos, los disolventes agresivos pueden requerir una consideración especial. Para una exposición constante al agua, considere solicitar una versión con cojinete y perno de acero inoxidable.
Parte 5: Guía para mayoristas sobre cómo almacenar sus productos de forma inteligente
Para los mayoristas de repuestos, un inventario estratégico es clave para satisfacer la demanda de los clientes de los fabricantes de máquinas y los equipos de mantenimiento.
Centrarse en los tamaños “80/20”
Según las aplicaciones comunes de transportadores, los tamaños más solicitados suelen ser de rango medio. Un buen inventario inicial incluiría:
- Stock básico: 40 x 60 mm, 50 x 60 mm y 50 x 70 mm (diámetro x altura). Estos tamaños ofrecen un equilibrio versátil entre capacidad de carga y compacidad.
- Stock extendido: Agregue opciones más pequeñas (32 x 40 mm) y más grandes (60 x 80 mm) para cubrir una gama más amplia de necesidades de trabajo liviano y pesado.
- Montaje: Estandarizar los tamaños de rosca más comunes, M10 y M12.
Conclusión: El camino hacia una comunicación impecable
El rodillo guía de presión demuestra cómo una pequeña pieza bien diseñada puede tener un gran impacto en la fiabilidad, la eficiencia y la longevidad de todo un sistema transportador. Para los fabricantes de maquinaria, seleccionar un rodillo de nailon de alta calidad es una inversión directa en rendimiento. Para los mayoristas, contar con la gama adecuada de estos componentes esenciales significa estar siempre listos para ofrecer una solución crítica. Al comprender sus funciones principales y priorizar la selección adecuada, puede garantizar incontables horas de funcionamiento suave, silencioso y sin problemas.
¿Listo para equipar su sistema con rodillos guía fiables y compatibles con las orugas? Contáctenos para obtener especificaciones detalladas, precios por volumen o asesoramiento experto.
