Integrated Conveyor Systems for Packaging Lines
Don’t let poor material flow bottleneck your packaging line. We engineer intelligent Конвейерные системы that seamlessly connect your VFFS, Multihead Weighers, and Packing Stations.
Не позволяйте плохому потоку материала создавать узкие места на вашей упаковочной линии.
Ваша упаковочная линия работает лишь так быстро, как её самое медленное звено. Когда поток материала нестабилен, ваш мультиголовочный весовой дозатор простаивает, ваша VFFS-машина ждет, а ваш упаковщик в коробки бездействует. Результат — потерянное производство, разочарованные операторы и невыполненные сроки поставки. Интегрированная конвейерная система — это не просто перемещение продукта из точки А в точку Б. Это организация бесшовного, синхронизированного потока материалов на каждом этапе вашего процесса, гарантирующая, что каждая машина получает именно то, что ей нужно, и именно тогда, когда это нужно.
В Fill Package мы проектируем и интегрируем полные конвейерные системы, которые устраняют узкие места, сокращают простои и максимизируют общую эффективность оборудования (OEE). Наш подход сочетает правильную конвейерную технологию для каждого этапа вашей линии с интеллектуальными системами управления, которые адаптируются к требованиям производства в реальном времени. Независимо от того, имеете ли вы дело с хрупкими картофельными чипсами, липким сыром, абразивными порошками или компонентами неправильной формы, у нас есть опыт и оборудование, чтобы ваша линия работала бесперебойно.
Понимание динамики потока материалов в упаковке
Поток материалов — это наука об эффективном перемещении продуктов в производственной среде. В упаковке это означает поддержание стабильной, контролируемой и бережной передачи продукта от хранения навалом через взвешивание, фасовку и окончательную упаковку. Плохой поток материалов создает три критических проблемы. Во-первых, он вызывает дефицит продукта (starvation), когда нижестоящее оборудование ожидает продукт, что снижает производительность. Во-вторых, он приводит к переполнению (flooding), когда слишком большое количество продукта перегружает машину, вызывая заторы и отходы. В-третьих, он приводит к повреждению продукта, поскольку грубое обращение ломает, раздавливает или ухудшает качество продукта.
Хорошо спроектированная конвейерная система решает эти проблемы, балансируя скорость, пропускную способность и управление в каждой точке передачи. Она использует буферизацию для поглощения колебаний в подаче вышестоящего оборудования и интеллектуальные датчики для связи с нижестоящим оборудованием. Результатом является производственная линия, работающая в стабильном, предсказуемом темпе, максимизируя как скорость, так и качество.
Ленточные конвейерные системы – Основа вашей линии
Ленточные конвейерные системы составляют основу большинства упаковочных линий, обеспечивая надежную горизонтальную транспортировку продуктов между этапами обработки. Они универсальны, экономически эффективны и доступны в широком диапазоне конфигураций для различных типов продуктов и компоновок. Наш ассортимент включает конвейеры с плоской лентой для общего транспорта, модульные ленточные конвейеры для тяжелых нагрузок и гибких компоновок, наклонные и спускные конвейеры для изменения высоты, криволинейные ленточные конвейеры для обхода углов, ленты с перегородками для крутых подъемов и конвейеры из нержавеющей стали пищевого класса для гигиенических условий с мойкой.
Хотя ленточные конвейеры имеют важное значение, они представляют собой лишь один компонент полной системы. Для углубленного изучения каждого типа ленты, их технических характеристик и подробных рекомендаций по применению посетите нашу специализированную страницу «Ленточные конвейеры».
Системы подачи и наклонной транспортировки – Сердцебиение вашей линии
В то время как ленточные конвейеры обеспечивают горизонтальную транспортировку, системы подачи и наклонной транспортировки являются критическим сердцебиением вашей упаковочной линии. Они точно дозируют, поднимают и перемещают материалы между процессами, обеспечивая плавный, стабильный и контролируемый поток. Правильная организация этого этапа имеет решающее значение для предотвращения дефицита продукта на весовом дозаторе или чрезмерного переполнения на VFFS-машине, что напрямую влияет на общую эффективность оборудования (OEE)
Наши системы подачи разработаны для работы с самыми разными характеристиками продуктов — от деликатных, легко крошащихся снеков до липких, влажных или абразивных порошков. Мы уделяем особое внимание бережному обращению, точному дозированию и гигиеничному дизайну, чтобы защитить целостность вашего продукта и максимизировать время безотказной работы.

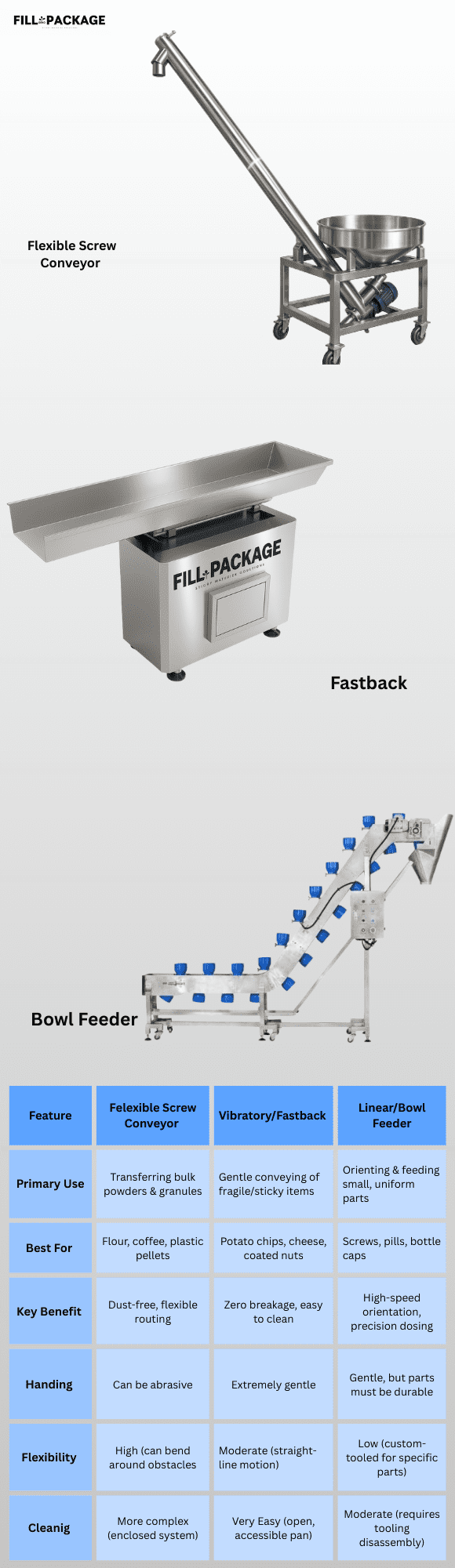

Гибкий винтовой конвейер: Универсальная рабочая лошадка для порошков и гранул
Гибкий винтовой конвейер, часто называемый шнековым конвейером, является высокоуниверсальным и экономичным решением для транспортировки порошков, гранул и других сыпучих материалов. Он состоит из спирального шнека, вращающегося внутри герметичной трубы, который перемещает материал от входного отверстия к точке разгрузки. Закрытая конструкция делает его отличным выбором для применений, где сдерживание пыли и гигиена имеют первостепенное значение.
Эта система отлично подходит для работы с порошками, такими как мука, специи, сухое молоко, химические добавки и пигменты. Она столь же эффективна с гранулами, такими как кофейные зерна, пластиковые гранулы, семена и мелкие зерна. Ключевое требование — продукт должен быть нехрупким, то есть не должен легко ломаться или повреждаться в процессе транспортировки.
Ключевые преимущества гибкого винтового конвейера убедительны. Во-первых, он обеспечивает пыленепроницаемую работу. Закрытая труба предотвращает утечку продукта и распространение пыли в воздухе, обеспечивая чистую и безопасную рабочую среду. Во-вторых, он обеспечивает гибкую трассировку. Гибкая труба может быть проложена в обход препятствий, на большие расстояния и под различными углами, обеспечивая значительную гибкость компоновки. В-третьих, он требует низкого обслуживания. Имея только одну движущуюся часть — шнек — эти конвейеры просты, надежны и требуют минимального обслуживания. Наконец, он экономически эффективен, предлагая более низкие первоначальные инвестиции по сравнению с другими транспортными системами, такими как пневматические или аэромеханические конвейеры.
Вибрационный и Fastback конвейер: Бережное обращение с деликатными и липкими продуктами
Вибрационные конвейеры, в частности инновационный конвейер с горизонтальным движением Fastback, являются золотым стандартом для обработки деликатных, липких или легко сегрегируемых продуктов. Вместо агрессивной вибрации система Fastback использует запатентованное движение: медленно вперед, быстро назад. Это позволяет продукту мягко скользить по лотку без отскока, поломки или потери покрытия.
Лучшие применения этой технологии включают хрупкие продукты, такие как картофельные чипсы, печенье, крекеры, орехи и кондитерские изделия. Она идеально подходит для продуктов с покрытием и приправами, предотвращая потерю дорогостоящих покрытий и обеспечивая равномерное распределение приправ. Липкие продукты, такие как свежесрезанные овощи и фрукты, сыр и жевательные конфеты, которые слипались бы в комки на стандартной ленте, также получают огромное преимущество. Кроме того, она сохраняет целостность продуктовых смесей, гарантируя, что предварительно смешанные ингредиенты остаются идеально соединенными без сегрегации.
Преимущества очевидны. Во-первых, нулевое повреждение. Плавное горизонтальное движение исключает повреждение продукта, сохраняя качество и снижая отходы. Во-вторых, отсутствует сегрегация. Смешанные продукты остаются идеально перемешанными от начала линии до конца. В-третьих, легко чистить. Гладкий открытый лоток не имеет щелей и движущихся частей в зоне продукта, что позволяет быстро и тщательно проводить санитарную обработку. Наконец, обеспечивает мгновенную остановку и запуск. Точное управление движением позволяет точно и немедленно останавливать поток продукта, что критически важно для подачи мультиголовочных весов.
Линейный и чашевый вибрационный питатель: Точное дозирование для мелких компонентов
Линейные и чашевые вибрационные питатели предназначены для точной ориентации и дозированной подачи мелких однородных компонентов. Чашевый питатель использует вибрационную спиральную дорожку для разделения и ориентации деталей, подавая их в стабильную однорядную линию. Затем линейный питатель транспортирует эти ориентированные детали на следующий этап, например, к счетной машине или сборочной станции.
Эти системы лучше всего подходят для мелкого крепежа, такого как винты, гайки, болты и шайбы, в комплектовочных операциях. Они также идеальны для фармацевтики, включая таблетки, капсулы и пилюли для линий розлива. В производстве электроники они обрабатывают мелкие компоненты для автоматизированной сборки. В упаковке они с точностью подают крышки для бутылок, крышки или мерные ложки.
Ключевые преимущества включают высокоскоростную ориентацию, которая автоматически ориентирует детали неправильной формы в стабильное положение для последующей автоматизации. Они обеспечивают точное дозирование, предлагая надежный, контролируемый и точный расход, который предотвращает заторы и гарантирует точность. Они обеспечивают автоматизированную эффективность, значительно снижая потребность в ручном труде при обработке и сортировке деталей, тем самым повышая производительность. Наконец, они предлагают компактную площадь, обеспечивая решение для подачи высокой плотности в минимальном пространстве.
Как выбрать правильную конвейерную систему – пошаговое руководство
Выбор оптимальной конвейерной системы — это стратегическое решение, влияющее на эффективность всей вашей производственной линии. Неподходящий конвейер может привести к повреждению продукта, образованию узких мест и чрезмерному техническому обслуживанию. Используйте это руководство, чтобы пройти процесс выбора и построить систему обработки материалов, идеально соответствующую вашим продуктам, процессам и целям.
Шаг 1: Проанализируйте характеристики вашего продукта
Сам продукт является наиболее важным фактором. Начните с изучения формы и размера. Это мелкий порошок, однородные гранулы, деликатное твёрдое вещество или предмет неправильной формы? Порошки и гранулы лучше всего обрабатывать с помощью гибкого винтового конвейера. Мелкие однородные детали идеально подходят для чашевого или линейного питателя. Большинство других изделий хорошо транспортируются ленточным или вибрационным конвейером.
Затем учтите хрупкость. Легко ли продукт ломается, крошится или мнётся? Имеет ли он дорогостоящее покрытие? Особо хрупкие или покрытые продукты требуют вибрационного конвейера Fastback для предотвращения поломок и потери покрытия. Умеренно прочные продукты можно транспортировать стандартным ленточным конвейером.
Наконец, оцените сыпучесть. Продукт свободно текучий, липкий или склонен к слипанию? Липкие или влажные продукты выигрывают от вибрационного конвейера Fastback, который предотвращает прилипание к поверхности. Свободно текучие продукты хорошо работают с ленточным или винтовым конвейером.
Шаг 2: Определите требования к процессу
Поняв продукт, рассмотрите функцию конвейера в вашей линии. Для объемной транспортировки подходит ленточный или винтовой конвейер. Для подъема необходим наклонный ленточный конвейер или ковшовый элеватор. Для точного дозирования или подачи правильным выбором является вибрационный или винтовой питатель. Для ориентации и сортировки необходим чашевый питатель.
Вы также должны определить требуемую производительность. Каков целевой объём или вес в час? Это определит необходимую ширину конвейера, скорость и размер двигателя. Кроме того, оцените окружающую среду. В условиях мойки или гигиенических требованиях необходим конвейер из нержавеющей стали — ленточный или вибрационный. В пыльных средах лучшим вариантом является закрытый гибкий винтовой конвейер.
Шаг 3: Спланируйте физическую компоновку
Наконец, оцените физическое пространство и траекторию. Рассмотрите путь, который должен пройти продукт. Нужно ли ему двигаться по прямой, огибать углы или менять высоту? Прямолинейное движение подходит для ленточных, вибрационных или винтовых конвейеров. Для углов требуется криволинейный ленточный конвейер. Для подъёмов или спусков нужен наклонный или спускной ленточный конвейер, либо гибкий винтовой конвейер.
Также учтите доступную площадь. Сколько места на полу имеется? В ограниченном пространстве гибкий винтовой конвейер можно проложить вертикально и в обход препятствий. В качестве альтернативы ковшовый элеватор обеспечивает эффективный вертикальный подъём при компактной занимаемой площади.
Систематически проработав эти три шага, вы сможете уверенно определить наиболее эффективную и производительную конвейерную технологию для каждого этапа вашего упаковочного процесса. Наша инженерная команда всегда готова предоставить экспертную консультацию и разработать полностью интегрированное решение, адаптированное к вашим уникальным потребностям.
Возможности системной интеграции – Интеллект, стоящий за потоком
Конвейерная система — это больше, чем совокупность отдельных машин. Это интеллектуальная, скоординированная сеть, которая реагирует на требования производства в реальном времени. Наши возможности интеграции обеспечивают бесперебойную совместную работу каждого конвейера, датчика и точки управления, создавая единую производственную линию, которая максимизирует эффективность и минимизирует простои.
Системы управления на основе ПЛК
Мы проектируем и программируем индивидуальные системы ПЛК (программируемые логические контроллеры), которые служат мозгом вашей конвейерной сети. Эти системы отслеживают входные сигналы датчиков, управляют скоростью двигателей и координируют последовательности пуска и остановки на нескольких конвейерах. Результатом является линия, которая автоматически адаптируется к изменяющимся условиям, предотвращая заторы и обеспечивая плавный поток продукта.
Связь и квитирование (handshaking) между оборудованием
Наши конвейерные системы разработаны для связи с вашим существующим упаковочным оборудованием, включая мультиголовочные весовые дозаторы, фасовочно-упаковочные машины VFFS и упаковщики в коробки. Мы используем стандартные отраслевые протоколы для создания электронного квитирования (handshaking), гарантируя, что конвейеры запускаются и останавливаются на основе сигналов от вышестоящего или нижестоящего оборудования. Такая координация исключает потери продукта и предотвращает столкновения машин
Интеллектуальное буферирование и накопление
Для обработки кратковременных остановок или колебаний скорости производства мы включаем в систему накопительные столы и буферные конвейеры. Эти участки временно удерживают буфер продукта, позволяя вышестоящему оборудованию продолжать работу даже при кратковременной остановке нижестоящего оборудования. Когда нижестоящая машина снова запускается, буфер автоматически очищается, поддерживая общую эффективность линии.
Гигиеничный дизайн для безопасности пищевых продуктов
Для пищевых применений гигиеничный дизайн не подлежит обсуждению. Наши конвейеры из нержавеющей стали имеют открытую рамную конструкцию для устранения скрытых зон, где могут размножаться бактерии, снятие лент и компонентов без инструментов для облегчения очистки, а также гладкие поверхности без щелей. Все материалы имеют пищевой класс, а системы рассчитаны на мойку под высоким давлением.
Почему стоит выбрать Fill Package для интеграции вашей конвейерной системы?
Проверенная экспертиза в упаковочных линиях: Мы специализируемся на автоматизации упаковки, а не только на конвейерах. Мы понимаем, как поток материала влияет на точность взвешивания, скорость фасовки и общую производительность линии.
Индивидуальные решения, а не готовые продукты: Каждая линия уникальна. Мы проектируем каждую систему в соответствии с вашими конкретными продуктами, процессами и планировкой предприятия.
Бесшовная интеграция с существующим оборудованием: Our systems are built to work with your current machinery, whether it is a многоголовочный весовой дозатор, Машина VFFS, or case packer.
Акцент на гигиеничном дизайне: Для пищевых и фармацевтических применений мы уделяем приоритетное внимание простоте очистки, материалам пищевого класса и соответствию отраслевым стандартам.
Надежная поддержка и обслуживание: Мы обеспечиваем комплексную установку, обучение и постоянную техническую поддержку, чтобы ваша линия работала бесперебойно.
Энергоэффективность: Наши системы управления можно запрограммировать на запуск конвейеров только при наличии продукта, что значительно снижает потребление электроэнергии в периоды простоев производства.
Fast Lead Times: Мы поддерживаем запас распространённых компонентов и работаем эффективно, чтобы минимизировать сроки реализации проекта.
Сопутствующий продукт
Related Blogs :
1.Why Conveyor Systems Dictate Your Packaging Line Output: The Hidden Killer of OEE
2.How to Design an Efficient Conveyor System for Packaging Lines: An Engineering Guide
3.Conveyor System vs. Individual Conveyors: What’s the Difference?
Frequently Asked Questions (FAQ) about Conveyor System Integration
Отдельный «конвейер» — это единица оборудования, перемещающая материалы из одной точки в другую, например ленточный конвейер или винтовой конвейер. «Конвейерная система», напротив, представляет собой полностью интегрированное решение, которое часто включает несколько типов конвейеров, работающих вместе. Она также включает необходимые системы управления, датчики и логику (например, ПЛК) для управления потоком продукта по всей упаковочной линии. Система предназначена для решения комплексной задачи обработки материалов, а не просто для перемещения продукта по одному пути.
Плавные перегрузки критически важны для предотвращения повреждения продукта и заторов. Мы достигаем этого за счёт тщательного проектирования точек перегрузки. Это может включать использование носовых планок малого радиуса для плотных перегрузок мелких продуктов, приводных передаточных пластин или обеспечение точного позиционирования разгрузки одного конвейера над приёмным концом следующего. Для деликатных продуктов мы используем вибрационные питатели, чтобы мягко распределить продукт на следующий конвейер, гарантируя, что он не упадёт и не разобьётся.
Безусловно. Наша основная экспертиза заключается в системной интеграции. Мы проектируем наши системы управления конвейерами для бесперебойной связи с другим оборудованием, таким как мультиголовочные весовые дозаторы, фасовочно-упаковочные машины VFFS и упаковщики в коробки. Мы используем стандартные отраслевые протоколы и можем настраивать электронное квитирование (handshaking), чтобы гарантировать запуск и остановку наших конвейеров на основе сигналов от вышестоящего или нижестоящего оборудования, создавая по-настоящему единую производственную линию.
OEE stands for Overall Equipment Effectiveness, a key metric for measuring manufacturing productivity. It multiplies Availability (runtime), Performance (speed), and Quality (good products). A well-designed conveyor system directly boosts all three. It improves Availability by reducing jams and downtime. It enhances Performance by consistently feeding product at the optimal rate. And it increases Quality by gently handling products to prevent damage and waste.
Накопление продукта необходимо для бесперебойной работы линии, особенно при кратковременной остановке нижестоящего оборудования. Мы можем включить в систему накопительные столы или буферные конвейеры (часто с использованием модульных лент с низким трением). Эти участки могут временно удерживать буфер продукта, позволяя вышестоящему оборудованию продолжать работу в течение короткого периода. Когда нижестоящая машина снова запускается, буфер автоматически очищается.
Ключевые особенности включают открытую рамную конструкцию для устранения скрытых областей, где могут расти бактерии, снятие лент и компонентов без инструментов для легкой очистки, а также гладкие поверхности без щелей.
O consumo de energia depende do comprimento total, da carga e do número de motores no sistema. No entanto, priorizamos a eficiência energética em nossos projetos. Usamos motores e redutores de alta eficiência. Mais importante ainda, nossos sistemas de controle podem ser programados para operar transportadores apenas quando há produto presente (run-on-demand), reduzindo significativamente o uso de eletricidade durante intervalos na produção em comparação com sistemas que operam continuamente.
Мы проектируем наши системы с расчетом на низкое обслуживание. Наиболее распространенные задачи — периодическая проверка натяжения и центровки ленты, проверка смазки редуктора и обеспечение чистоты датчиков. В наших вибрационных конвейерах Fastback в зоне продукта практически нет движущихся частей, что делает их чрезвычайно простыми в обслуживании. Мы предоставляем подробный график технического обслуживания и руководство с каждой поставляемой системой.
Это распространенная проблема, особенно при смешивании частиц разного размера (например, смеси орехов и изюма). Лучшее решение для этого — конвейер с горизонтальным движением Fastback. Его мягкое, невибрационное скользящее действие перемещает весь слой продукта как единое целое, обеспечивая постоянство пропорции смеси от начала линии до упаковки
Срок поставки варьируется в зависимости от сложности системы. Простой одиночный конвейер может быть готов через несколько недель. Крупная интегрированная система с несколькими конвейерами и индивидуальными системами управления может занять несколько месяцев. Процесс включает этап детального проектирования и утверждения до начала производства. Мы тесно сотрудничаем с вами, чтобы с самого начала установить четкий график и держать вас в курсе на протяжении всего проекта.
Готовы оптимизировать поток материала?
Свяжитесь с нашей инженерной командой сегодня, чтобы обсудить ваши конкретные потребности в конвейерной системе. Мы будем работать с вами, чтобы разработать решение, которое максимизирует эффективность, защищает качество продукта и бесшовно интегрируется с вашей существующей упаковочной линией.
