Сердце любой системы взвешивания
В мире количественной упаковки точность — это всё. датчик тензодатчика Это основной компонент, обеспечивающий точные измерения в многоголовочных весах, контрольных весах и разливочных машинах. Он выступает в роли «сердца» оборудования, прецизионного преобразователя, преобразующего физическую силу веса в мельчайший, стабильный электрический сигнал, предоставляющий базовые данные для вашей системы управления.
Ваша система взвешивания показывает эти признаки "нездоровья"?
Проблема 1: Частые, нестабильные показания веса.
- Каждый производимый нами датчик нагрузки проходит строгую проверку качества. Испытание эксцентрической нагрузки для обеспечения стабильных и точных показаний даже при размещении продукта не по центру весового контейнера.
- Мы используем надежный Процесс герметизации с классом защиты IP67с использованием запатентованного заливочного компаунда, который эффективно блокирует проникновение влаги и пыли, обеспечивая чистый и стабильный сигнал даже во влажной или пыльной среде, характерной для пищевой промышленности.
Проблема 2: Снижение точности со временем (дрейф нулевой точки)
- Мы отбираем образцы высокой чистоты. авиационный алюминиевый сплав для эластичного тела, которое по своей природе обладает превосходными противоусталостными свойствами.
- Материал проходит строгий многоступенчатый процесс обработки. термическая обработка и процесс старения для полного снятия внутренних напряжений, возникающих в процессе обработки. Это обеспечивает минимальную ползучесть (≤ ±0,02% FS / 30 мин) и абсолютно надежную нулевую точку при длительной высокочастотной эксплуатации.
Проблема 3: Низкая точность в условиях сильной вибрации.
- Оптимизированная внутренняя компоновка тензометрических датчиков и запатентованная конструкция демпфирования делают датчик механически нечувствительным к высокочастотным вибрациям, позволяя ему реагировать только на статическую или квазистатическую силу веса изделия.
- В сочетании с нашими цифровыми передатчиками, расширенные возможности алгоритмы динамической фильтрации Активно выявлять и изолировать сигналы вибрации от рамы станка, извлекая истинные данные о весе даже в самых сложных и шумных заводских условиях.
Проблема 4: Необратимые повреждения после случайной перегрузки
- Наши тензодатчики оснащены механический стопор встроенные непосредственно в их конструкцию, обеспечивающие до 300% надежная защита от перегрузкиЭто означает, что датчик грузоподъемностью 5 кг может выдержать мгновенный удар силой до 15 кг без повреждений.
- Эта надежная конструкция значительно повышает долговечность и надежность датчика в реальных промышленных условиях, защищая ваше оборудование и производственную линию вашего клиента от дорогостоящих аварий.

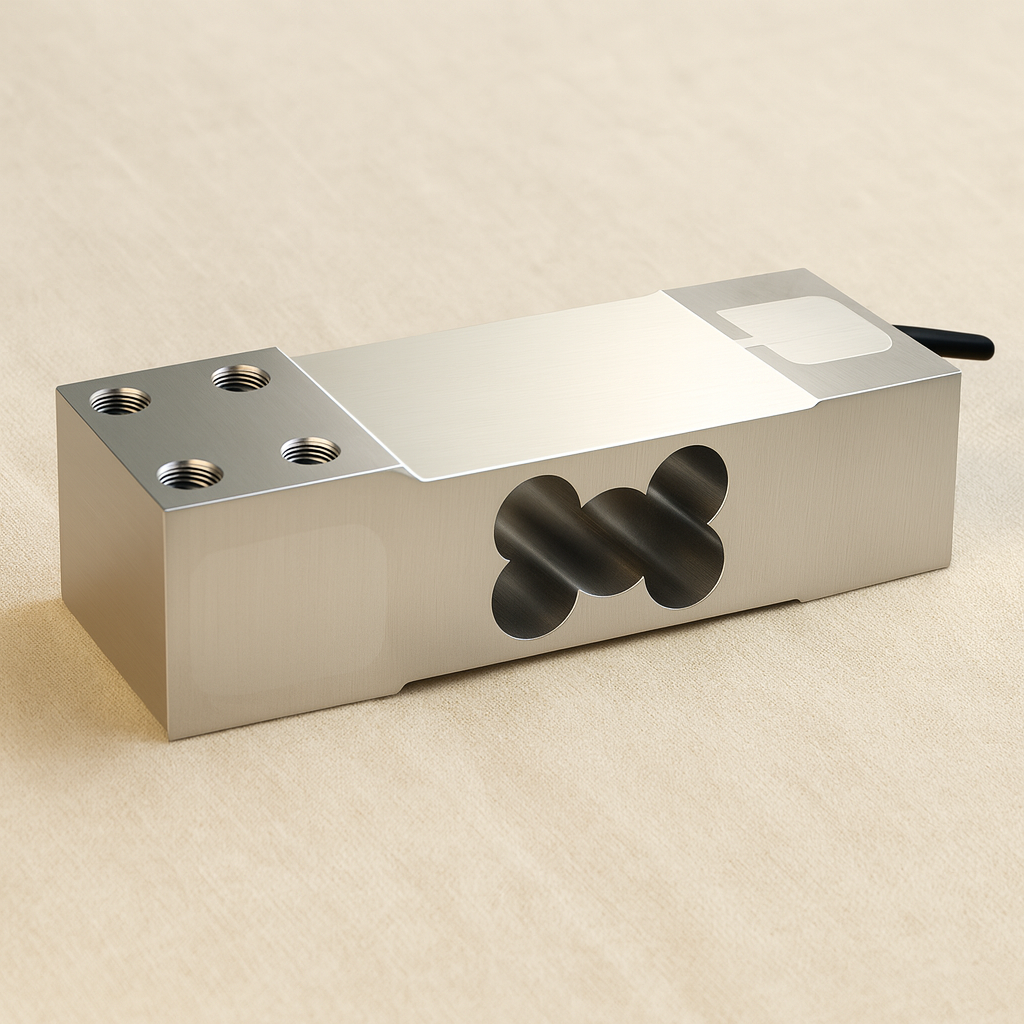

Что такое датчик нагрузки?

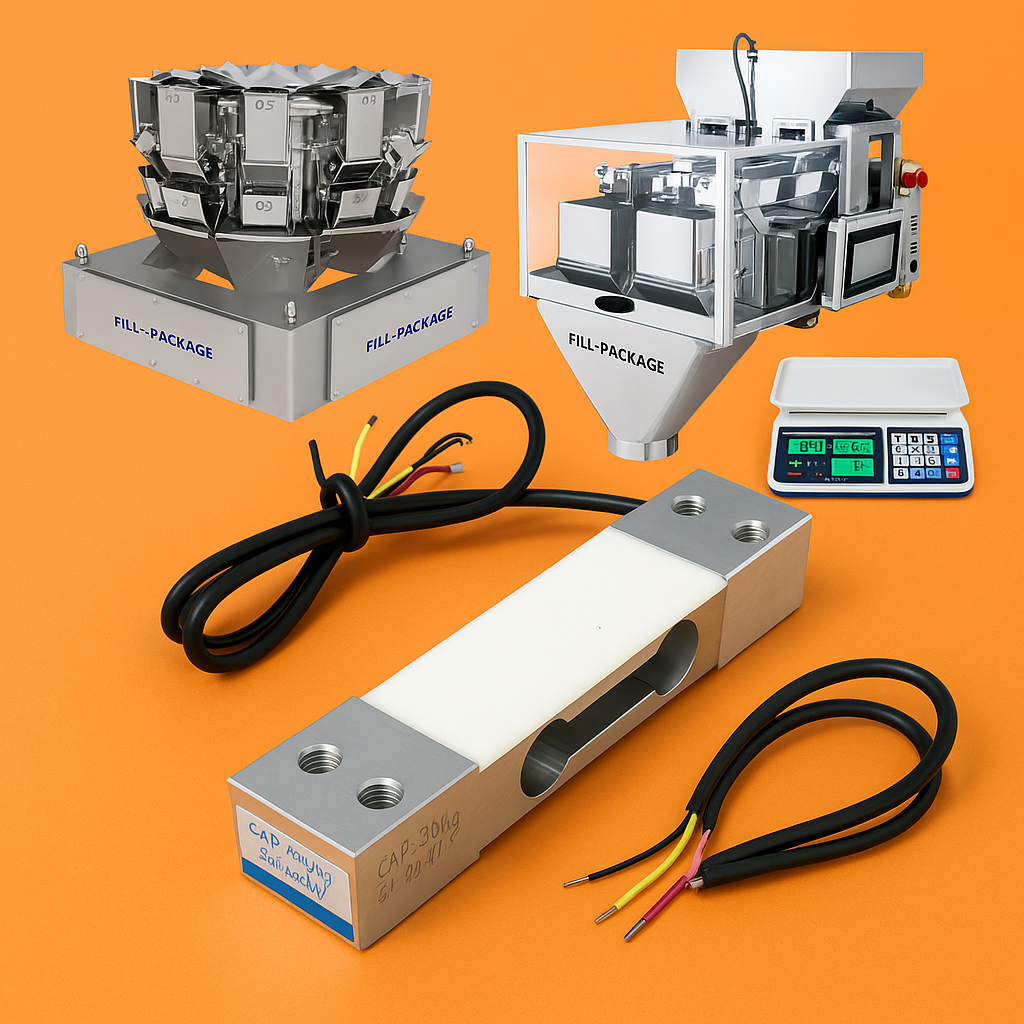

А датчик тензодатчика Это преобразователь, преобразующий приложенную силу или вес в электрический сигнал. Он является основным элементом:
- Машины для упаковки пищевых продуктов
- Торговые весы и POS-системы
- Логистическое сортировочное оборудование
- Медицинские и лабораторные приборы
- Системы взвешивания бункеров и силосов
Объединяя компактный дизайн, прочная конструкция, и высокая точностьТензодатчики являются золотым стандартом в технологии взвешивания.

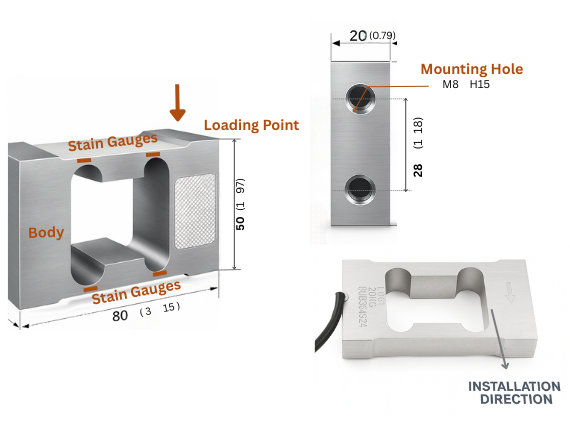

Как работает тензодатчик? – Принцип работы тензодатчика
- Упругий элемент (пружинное тело): Точно обработанная деталь из высококачественного металла (например, авиационного алюминия), которая слегка и предсказуемо деформируется под воздействием приложенной нагрузки.
- Тензометры: К поверхности упругого элемента припаяны крошечные резисторы, похожие на фольгу. По мере деформации элемента тензодатчики растягиваются или сжимаются, вызывая изменение их электрического сопротивления.
- Схема моста Уитстона: Тензометрические датчики подключены к мостовой схеме Уитстона. Эта схема исключительно чувствительна к мельчайшим изменениям сопротивления датчиков и преобразует их в дифференциальное напряжение.
- Выходной сигнал: Получаемое выходное напряжение прямо пропорционально приложенной силе или весу. Этот низковольтный сигнал (обычно в милливольтах на вольт, мВ/В) затем передается на весовой индикатор или цифровой передатчик для усиления и обработки.
Как выбрать подходящий тензодатчик для вашего оборудования
- Определите вместимость одного ковша: Проверьте технические характеристики ваших многоголовочных весов, чтобы узнать максимальный целевой вес для одного контейнера (например, 500 г).
- Рассчитать дальность действия датчика: Выбирайте номинальную грузоподъемность, значительно превышающую максимальный целевой вес отдельного контейнера. Для многоголовочных весов больший диапазон обеспечивает лучшее разрешение и помехоустойчивость. Как правило, для взвешивания порций весом до 250-500 г рекомендуется выбирать датчик нагрузки с пределом текучести 5 кг. Не выбирайте диапазон, слишком близкий к целевому весу.
- Подтвердите физические размеры: Измерьте расстояние между монтажными отверстиями и физические размеры предполагаемого места установки. Мы предлагаем широкий выбор стандартных размеров для прямой замены и удобного проектирования.
- Проверьте кабель и разъем: Уточните необходимую длину кабеля и тип разъема. Мы предлагаем варианты индивидуальной настройки, чтобы упростить процесс сборки и монтажа жгута проводов.
Пример выбора:
- Машиностроение: Многоголовочный весовой дозатор с 14 головками для упаковки картофельных чипсов порциями по 250 г.
- Анализ: Целевой вес одного ведра составляет приблизительно 250 г. Для достижения высокой точности и устойчивости к вибрациям оборудования необходима система с высоким разрешением и стабильностью.
- Рекомендуемая модель: Выберите Номинальная грузоподъемность 5 кг Тензодатчик. Это обеспечивает достаточный запас прочности для работы с динамическими нагрузками, а его высокая чувствительность гарантирует точное обнаружение даже самых незначительных изменений веса, что позволяет быстрее и точнее рассчитывать комбинации.
Установка, калибровка и устранение неполадок
Рекомендации по монтажу тензодатчиков
- Используйте устойчивую, жесткую поверхность: Установите датчик нагрузки на ровной, жесткой и виброустойчивой поверхности.
- Очистите все сопрягаемые поверхности: Убедитесь, что место установки полностью очищено от масла, пыли и любого мусора, который может помешать правильной установке.
- Примените соответствующий момент затяжки: Для предотвращения чрезмерной нагрузки на корпус датчика используйте болты рекомендованных размеров и моментов затяжки, указанных в технической документации.
- Обеспечьте выравнивание уровней: Нагрузка должна быть приложена вертикально. Любые боковые силы или скручивание (кручение) серьезно повлияют на точность и могут повредить датчик.
- Поддерживайте уровень допуска: Убедитесь, что никакие механические препятствия (например, провода или мусор) не могут помешать небольшому отклонению датчика во время взвешивания.
Техническое описание тензодатчика – Основные характеристики
Типичный технический паспорт тензодатчика включает в себя:
| Параметр | Типичный диапазон |
|---|---|
| Выходная чувствительность | 1,0 – 3,0 мВ/В |
| Класс точности | С2, С3, С4, С5 |
| Комбинированная ошибка | ≤ ±0,03% полной шкалы |
| Ползучесть (30 мин) | ≤ ±0,02% полной шкалы |
| Влияние температуры на чувствительность | ≤ ±0,002% FS/10°C |
| Входное сопротивление | 350–450 Ом |
| Выходное сопротивление | 350–400 Ом |
| Рекомендуемое возбуждение | 5–15 В постоянного тока |
| Максимальное возбуждение | 18 В постоянного тока |
| Рабочая температура | -30°С ~ +70°С |
| Защита от перегрузки | 120–300% FS |
| Рейтинг защиты | IP65 / IP67 / IP68 |
Изучение этих параметров гарантирует вам выбор правильный тензодатчик для вашего применения.
Применение тензодатчиков в различных отраслях промышленности
Тензодатчики незаменимы во многих отраслях промышленности, включая:
- Машины для упаковки пищевых продуктов – точность дозирования и наполнения
- Торговые и промышленные весы – коммерческие транзакции и промышленные измерения
- Логистика и почтовое взвешивание – автоматизированная сортировка и выставление счетов
- Медицинские и лабораторные приборы – весы для пациентов, диализные и лабораторные весы
- Взвешивание бункеров и силосов – обработка сыпучих материалов
- Дозировочно-смесительные установки – цемент, химикаты и фармацевтические препараты
Они гарантируют эффективность, соответствие и качество продукции.
Краткое руководство по устранению неполадок тензодатчика
- Визуальный осмотр: Проверьте наличие механических повреждений (вмятин, изгибов), поврежденного кабеля или посторонних предметов, застрявших между весовым контейнером и датчиком.
- Проверьте проводку.: Убедитесь, что все кабели надежно подключены. Проверьте распределительные коробки на наличие влаги или коррозии.
- Тест на нулевой баланс: При пустом ведре выполните «тарирование». Если показания не стабилизируются на нуле, возможно, имеют место электрические помехи или неисправность датчика.
- Тест на резистентность (продвинутый): Отсоедините датчик и с помощью мультиметра измерьте входное (Exc+/Exc-) и выходное (Sig+/Sig-) сопротивления. Они должны совпадать со значениями, указанными в технической документации (например, вход ~380 Ом, выход ~350 Ом). Обрыв или короткое замыкание указывают на повреждение датчика.
- Советы по монтажу тензодатчиков: правильная установка для точности
- Руководство по калибровке тензодатчиков — шаг за шагом
Правильный монтаж тензодатчика Крайне важно обеспечить точность показаний и долговечность. Следуйте этим рекомендациям:
- Выберите устойчивую поверхность – плоская, жесткая и не подверженная вибрации.
- Чистая зона установки – без масла, пыли и мусора.
- Используйте правильный момент затяжки и болты. – согласно рекомендациям технического паспорта.
- Обеспечить выравнивание по уровню – предотвращает воздействие боковых сил, влияющих на точность.
- Избегайте внешних стрессов – скручивающие или изгибающие нагрузки повреждают датчики.
- Следуйте инструкциям по электропроводке – прокладывайте сигнальные кабели подальше от линий электропередач.
- Поддерживать зазор – исключить механические препятствия во время прогиба.
Правильная установка гарантирует долгосрочную точность тензодатчика и надежность.
Калибровка тензодатчика выравнивает показания датчика с фактическими физическими значениями веса. Стандартный процесс включает в себя:
- Калибровка нуля (тары): Установите базовый уровень производительности без нагрузки.
- Калибровка диапазона: Применяйте известные стандартные грузы почти на полной мощности.
- Многоточечная калибровка: Используйте несколько грузов для проверки линейности.
- Проверка угловой нагрузки: Разместите грузы в нескольких точках платформы.
- Тестирование повторяемости: Для обеспечения единообразия загружайте/выгружайте грузы несколько раз.
Всегда используйте сертифицированные калибровочные гири в стабильных условиях окружающей среды.
Сопутствующий продукт
Датчики тензодатчиков являются основой современных технологий взвешивания и измерения силы. Благодаря им точность, долговечность и универсальность, они незаменимы в промышленная автоматизация, упаковка, медицинские приборы и логистические системы. Понимая принципы работы тензодатчиков, параметры технических характеристик, методы установки, методы калибровки и техническое обслуживание, предприятия могут обеспечить точную и эффективную работу.
Датчик нагрузки работает с использованием тензодатчики Присоединён к упругому элементу. При приложении силы или веса элемент слегка деформируется, вызывая изменения электрического сопротивления. Эти изменения преобразуются в пропорциональный электрический сигнал, отражающий приложенную нагрузку.
Точность тензодатчика На показания могут влиять различные факторы, включая нелинейность, гистерезис, ползучесть, температурные колебания, электромагнитные помехи и неправильную установку. Выбор правильного класса точности (C2–C5) и правильная калибровка гарантируют надёжные результаты.
Калибровка тензодатчика Включает калибровку нуля (тарирование), калибровку диапазона с использованием сертифицированных калибровочных гирь и многоточечное тестирование во всем диапазоне. Это гарантирует соответствие выходного сигнала фактической приложенной нагрузке. Калибровку следует повторять периодически или после внесения изменений в систему.

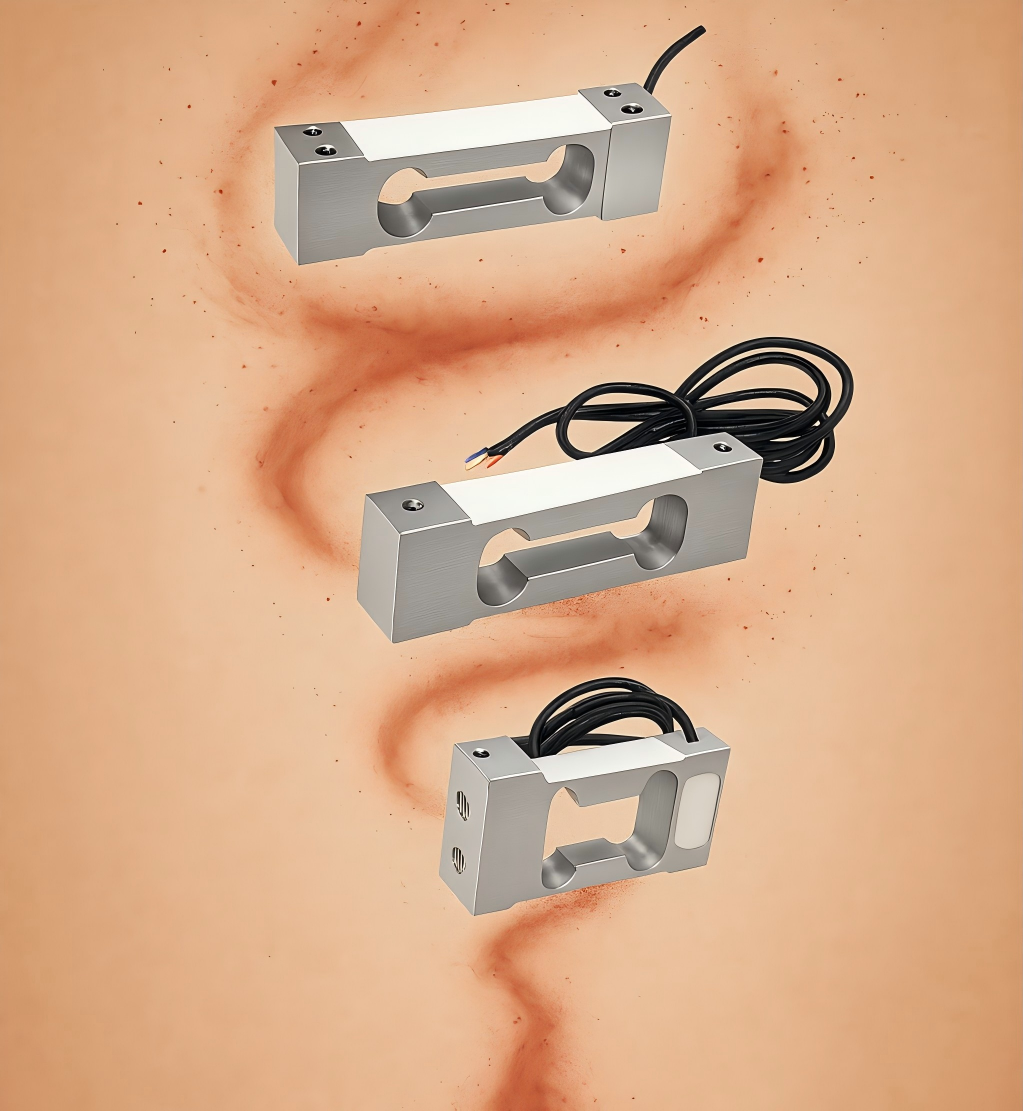

К распространенным типам относятся:
- Датчики нагрузки сжатия – для измерения вертикальной силы.
- Датчики нагрузки сдвига балки – используется в резервуарах, силосах и промышленных платформах.
- S-образные тензодатчики – как на растяжение, так и на сжатие.
- Торсионные тензодатчики – измерить крутящий момент.
Каждый тип подходит для определенных промышленных применений.
The цена тензодатчиков Различается в зависимости от класса точности, производительности, материала, степени герметичности и сертификации. Базовые модели могут стоить менее $20, в то время как высокоточные модели из нержавеющей стали или герметичные модели могут стоить более нескольких сотен долларов.
При правильной установке, калибровке и обслуживании тензодатчики могут прослужить 5–10 лет и болееРегулярные проверки, предотвращение перегрузок и периодическая повторная калибровка продлевают срок службы.
Тензодатчики широко используются в машины для упаковки пищевых продуктов, системы логистического взвешивания, медицинские весы, лабораторные весы, дозирующие установки, взвешивание бункеров и силосов, и оборудование промышленной автоматизации.
